LED封装用镜面离型膜
发布时间：2025-06-19
作者：爱锐精密科技（大连）有限公司
浏览数：0
产品描述：LED封装用镜面离型膜（分离膜）（日本进口） 本产品是由日本大型塑料膜材生产企业开发生产的新型离型膜，专门适用于新型大功率LED陶瓷基板的压缩成型封装工艺。表面涂有氟化树脂涂层，耐高温的同时，不与硅胶...
LED封装用镜面离型膜（分离膜）（日本进口）
本产品是由日本大型塑料膜材生产企业开发生产的新型离型膜，专门适用于新型大功率LED陶瓷基板的压缩成型封装工艺。表面涂有氟化树脂涂层，耐高温的同时，不与硅胶封装材料发生反应。同时有镜面涂可以使被膜压表面达到光滑表面，提高透镜封装的透光效果。
膜构成：三层结构构成，未延伸膜 厚度： 50um
弹性PBT材料 比例1 |
PBT基材 比例2 |
弹性PBT材料 比例1 |
全氟材料涂层 超薄涂层 |
产品特点：
1，易成型：使用弹性PBT材料，在模压成型中更容易成型。
2，气体隔离性：与其它公司的产品比较，对模压树脂产生的气体的隔离屏蔽效果好。
3，离型性：表面采用全氟材料涂层，对硅胶类树脂的离型性优异，并可以做到单面镜面涂层。
4，耐热性：树脂融点为200-220度，耐热性好。
产品实测参数
项目 | 单位 | 位置 | 其它公司产品 | 本产品 |
厚度 | um | 50 | 50 | |
强度 | Mpa | 纵向（MD） | 39以上 | 51 |
横向（TD） | 39以上 | 47 | ||
伸长度 | % | 纵向（MD） | 200～510 | 575 |
横向（TD） | 200～510 | 567 | ||
干热收缩率（170度X30分） | % | 纵向（MD） | - | 0.42 |
横向（TD） | - | -0.17 | ||
抗拉扯 | N/mm | 纵向（MD） | 140～250 | 163 |
mN | - | 8.12 | ||
N/mm | 横向（TD） | 140～250 | 159 | |
mN | - | 8 | ||
密度 | 1.75 | 1.27 | ||
固有电阻 | Ω/cm | 非涂层面 | 10¹⁷ | 2.49x10¹² |
硅材料涂层面 | - | 2.91x10¹² | ||
氧气屏蔽 | m2・day・Mpa | 1000< | 602 |
主要对应设备： TOWA LTCM1010， TOWA FFT1030W， ASM相关LED模压封装设备， APIC YAMADA LTM-120， APIC YAMADA LTM-170， APIC YAMADA 220WL， MASTRON等。

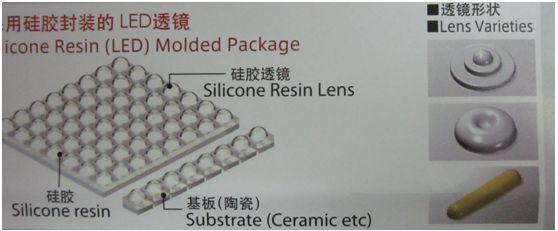

LED透镜模压成型示意图（1）

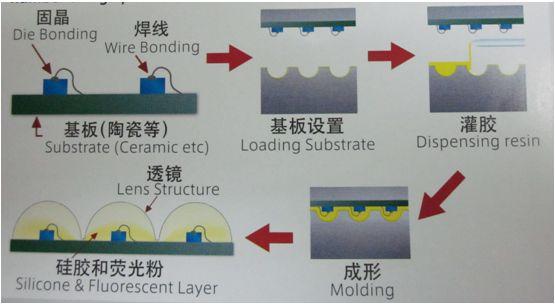

LED透镜模压成型示意图（2）
KEYWORDS：LED陶瓷基板封装， 大功率LED， 镜面LED， 透镜型LED封装， 硅胶LED封装， LED封装耗材， 耐热分离膜，
