空气驱动风囊泵（Bellows Pump)（日本进口）

本产品是由日本SIGMA TECHNOLOGY设计并生产组装的新型风囊泵（Bellows   Pump),产品不同于传统构造的轴杆式风囊泵（腔体内采用轴杆连接两侧风囊泵壁），本产品采用新型风囊气缸（Bellows   Clindery）方式设计，减少了传统型风囊泵腔体内轴标对液体流动的阻碍，使吸吐液体更流畅，脉动更平稳。

传统型风囊泵的内部结构简介：

风囊泵做为化学工业的药液供给，半导体行业的清洗等到必备的动力源已经被应用了30几年。传统型风囊泵采用风囊腔体内侧轴轩连接设计，在单侧风囊被空气挤压时，由于轴轩连接的作用，另一侧风囊会鼓起，从而达到单侧挤压送液，另一侧膨胀吸液的效果。

但传统型风囊泵存在如下问题：

1.双风囊设计，轴轩连接设计造成部件过多，重量过大，体积过大。

2.风囊泵工作时，风囊从挤压到膨胀或是相反运动时，有吐出液体的脉动变化较大的缺点。

3.为减少脉动，通常会装有缓冲部件，缓冲部件让泵估增大，成本升高。

4.风囊从挤压到膨胀或是相反运动时，轴轩的往返运动亦会造成过大震动，尤其是对小流量，高精度设备，会造成比较大的危害影响。

5.风囊的挤压膨胀变化控制由自身软件或阀门控制，对于强酸强碱等到过为严酷的使用环境来说，信赖度不高。

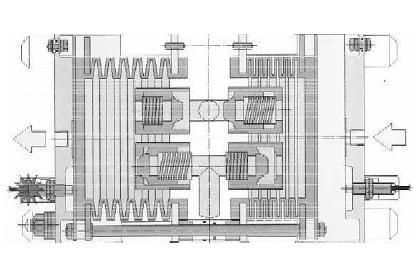

传统型风囊泵的内部结构示意图

新型风囊气缸泵的内部结构简介：

新型风囊气缸泵的设计为单侧风囊室（风囊与泵体外壳之间）用PTFE材料档板分为两室，向两室内按时间分别注入压缩空气，由于气阀的自动开闭，两室的气压变化带动量风囊的压缩与膨胀，从而达到家吸吐液体的效果。

1.体积更小：由于去掉了腔体内的轴轩及缓冲部件设计，让产品的组成部件变的更少，结更为简，组成部件较传统风囊泵少40%的部件，同流量产品体积更小。

2，重量更轻：部件减小，重量更轻。

3，脉动更小：采用非轴轩设计，以PTFE材料的精密组装及PTFE材料的自润滑作用达到风囊的自由往复运动。同时在档板上加入微孔设计，让风囊的运动更为了圆滑，脉动更小。

4.震动更小：无轴轩的惯性运动，风囊的运动更为圆滑，震动更小。

5.动转安全：泵体内采用自重式阀门，垂直方向重力吸引方式阀门，使用上更为安全。

6.价格低廉：部件数量少，组装时间只有传统风囊泵的1/10，制造成本更低。

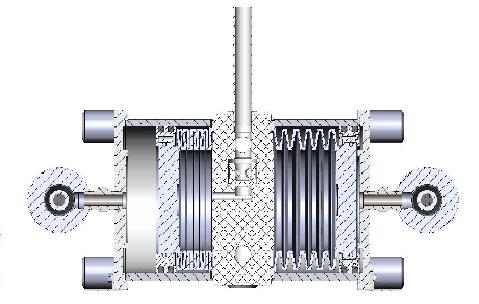

新型风囊泵的内部结构示意图

可对应流量：5L/min, 15L/min, 40L/min, 60L/min, 100L/min,

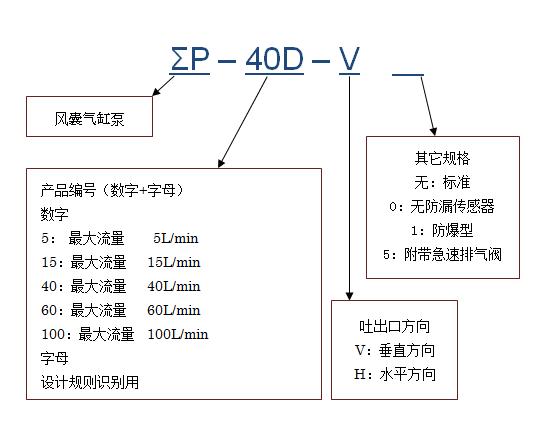

产品型号说明

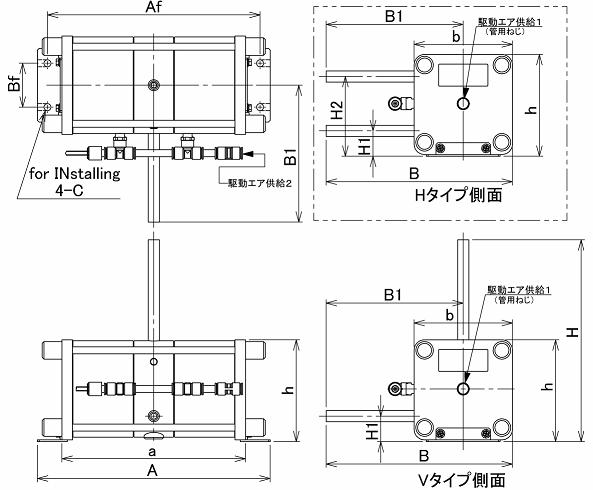

外形尺寸
