LED封装用镜面离型膜（分离膜）（日本进口）
本产品是由日本大型塑料膜材生产企业开发生产的新型离型膜，专门适用于新型大功率LED陶瓷基板的压缩成型封装工艺。表面涂有氟化树脂涂层，耐高温的同时，不与硅胶封装材料发生反应。同时有镜面涂可以使被膜压表面达到光滑表面，提高透镜封装的透光效果。
膜构成：三层结构构成，未延伸膜 厚度： 50um
弹性PBT材料 比例1 |
PBT基材 比例2 |
弹性PBT材料 比例1 |
全氟材料涂层 超薄涂层 |
产品特点：
1，易成型：使用弹性PBT材料，在模压成型中更容易成型。
2，气体隔离性：与其它公司的产品比较，对模压树脂产生的气体的隔离屏蔽效果好。
3，离型性：表面采用全氟材料涂层，对硅胶类树脂的离型性优异，并可以做到单面镜面涂层。
4，耐热性：树脂融点为200-220度，耐热性好。
产品实测参数
项目 |
单位 |
位置 |
其它公司产品 |
本产品 |
厚度 |
um |
50 |
50 |
|
强度 |
Mpa |
纵向（MD） |
39以上 |
51 |
横向（TD） |
39以上 |
47 |
||
伸长度 |
% |
纵向（MD） |
200～510 |
575 |
横向（TD） |
200～510 |
567 |
||
干热收缩率（170度X30分） |
% |
纵向（MD） |
- |
0.42 |
横向（TD） |
- |
-0.17 |
||
抗拉扯 |
N/mm |
纵向（MD） |
140～250 |
163 |
mN |
- |
8.12 |
||
N/mm |
横向（TD） |
140～250 |
159 |
|
mN |
- |
8 |
||
密度 |
1.75 |
1.27 |
||
固有电阻 |
Ω/cm |
非涂层面 |
10¹⁷ |
2.49x10¹² |
硅材料涂层面 |
- |
2.91x10¹² |
||
氧气屏蔽 |
m2・day・Mpa |
1000< |
602 |
主要对应设备： TOWA LTCM1010， TOWA FFT1030W， ASM相关LED模压封装设备， APIC YAMADA LTM-120， APIC YAMADA LTM-170， APIC YAMADA 220WL， MASTRON等。

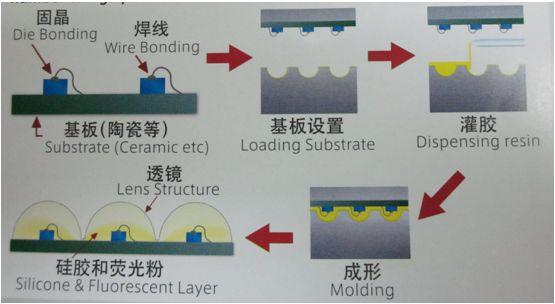

LED透镜模压成型示意图（1）

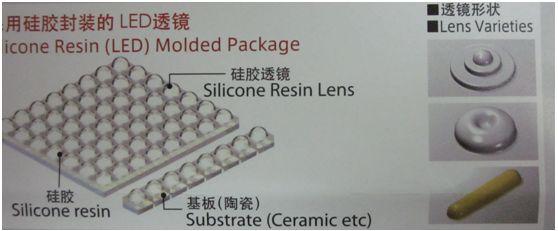

LED透镜模压成型示意图（2）
KEYWORDS：LED陶瓷基板封装， 大功率LED， 镜面LED， 透镜型LED封装， 硅胶LED封装， LED封装耗材， 耐热分离膜，
-
