风囊泵
空气驱动风囊泵(Bellows Pump)(日本进口)
本产品是由日本SIGMA TECHNOLOGY设计并生产组装的新型风囊泵(Bellows Pump),产品不同于传统构造的轴杆式风囊泵(腔体内采用轴杆连接两侧风囊泵壁),本产品采用新型风囊气缸(Bellows Clindery)方式设计,减少了传统型风囊泵腔体内轴标对液体流动的阻碍,使吸吐液体更流畅,脉动更平稳。
传统型风囊泵的内部结构简介:
风囊泵做为化学工业的药液供给,半导体行业的清洗等到必备的动力源已经被应用了30几年。传统型风囊泵采用风囊腔体内侧轴轩连接设计,在单侧风囊被空气挤压时,由于轴轩连接的作用,另一侧风囊会鼓起,从而达到单侧挤压送液,另一侧膨胀吸液的效果。
但传统型风囊泵存在如下问题:
1.双风囊设计,轴轩连接设计造成部件过多,重量过大,体积过大。
2.风囊泵工作时,风囊从挤压到膨胀或是相反运动时,有吐出液体的脉动变化较大的缺点。
3.为减少脉动,通常会装有缓冲部件,缓冲部件让泵估增大,成本升高。
4.风囊从挤压到膨胀或是相反运动时,轴轩的往返运动亦会造成过大震动,尤其是对小流量,高精度设备,会造成比较大的危害影响。
5.风囊的挤压膨胀变化控制由自身软件或阀门控制,对于强酸强碱等到过为严酷的使用环境来说,信赖度不高。

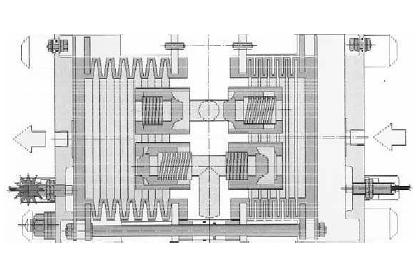

传统型风囊泵的内部结构示意图
新型风囊气缸泵的内部结构简介:
新型风囊气缸泵的设计为单侧风囊室(风囊与泵体外壳之间)用PTFE材料档板分为两室,向两室内按时间分别注入压缩空气,由于气阀的自动开闭,两室的气压变化带动量风囊的压缩与膨胀,从而达到家吸吐液体的效果。
1.体积更小:由于去掉了腔体内的轴轩及缓冲部件设计,让产品的组成部件变的更少,结更为简,组成部件较传统风囊泵少40%的部件,同流量产品体积更小。
2,重量更轻:部件减小,重量更轻。
3,脉动更小:采用非轴轩设计,以PTFE材料的精密组装及PTFE材料的自润滑作用达到风囊的自由往复运动。同时在档板上加入微孔设计,让风囊的运动更为了圆滑,脉动更小。
4.震动更小:无轴轩的惯性运动,风囊的运动更为圆滑,震动更小。
5.动转安全:泵体内采用自重式阀门,垂直方向重力吸引方式阀门,使用上更为安全。
6.价格低廉:部件数量少,组装时间只有传统风囊泵的1/10,制造成本更低。

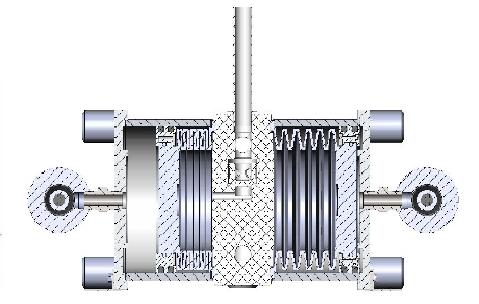

新型风囊泵的内部结构示意图
可对应流量:5L/min, 15L/min, 40L/min, 60L/min, 100L/min,

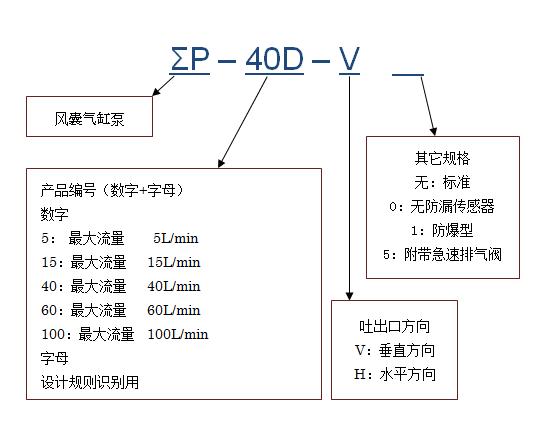

产品型号说明
项目 | ΣP-5D-V ΣP-5D-H |
ΣP-15D-V ΣP-15D-H |
ΣP-40D-V ΣP-40D-H |
ΣP-60D-V ΣP-60D-H |
ΣP-100D-V ΣP-100D-H |
|
最大流量[L/min] | 5 | 15 | 40 | 60 | 100 | |
自吸能力[m] | 2 | 2 | 2 | 2 | 2 | |
传输液体温度[℃] | 5~180 | 5~180 | 5~180 | 5~180 | 5~180 | |
最高供气压力*1[MPa] | 0.2~0.5 | 0.2~0.5 | 0.2~0.5 | 0.2~0.5 | 0.2~0.5 | |
最低工作压力[MPa] | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
接触液体部分材质 | PTFE及PFA | PTFE及PFA | PTFE及PFA | PTFE及PFA | PTFE及PFA | |
接口口径[in] ([mm]) |
φ3/8” (φ9.53xφ6.33) |
φ1/2” (φ12.7xφ9.50) |
3/4” (φ19.0xφ15.8) |
1” (φ25.4xφ22.2) |
1.25” (φ31.8xφ28.0) |
|
驱动空气供给1 | 管用螺丝 | Rc1/8 | Rc1/4 | Rc3/8 | Rc3/8 | Rc1/2 |
适用管内径[mm] | φ4以上 | φ5以上 | φ6.5以上 | φ6.5以上 | φ8以上 | |
驱动空气供给2管外径[mm] | φ6 | φ8 | φ8 | φ8 | φ8 | |
最大空气消费量[NL/mm] | 220 | 470 | 620 | |||
周围温度[℃] | 0~40 | 0~40 | 0~40 | 0~40 | 0~40 | |
质量[kg] | 2.2 | 4.3 | 9.2 | 13.9 | 20.5 | |
尺寸[mm] | 主要部分尺寸(a x b x h) | 140x90x97 | 209x112x116 | 250x152x157 | 284x204x192 | 321 x 244 x231 |
安装部分尺寸(Af x Bf x C) | 164 x - x 幅5 | 242 x 50 xφ8 | 282 x 70 xφ10 | 320 x 150 x幅10 | 360 x 160 x幅10 | |
A | 180 | 265 | 313 | 337 | 381 | |
B1 | 145 | 156 | 176 | 202 | 222 | |
B | 190 | 212 | 252 | 304 | 344 | |
H1 | 28 | 29 | 41 | 45 | 55 | |
H2 | 76 | 91 | 121 | 149 | 175 | |
H | 206 | 230 | 272 | 317 | 356 | |
*1最高供气压力随传输液体温度变化而变化 |

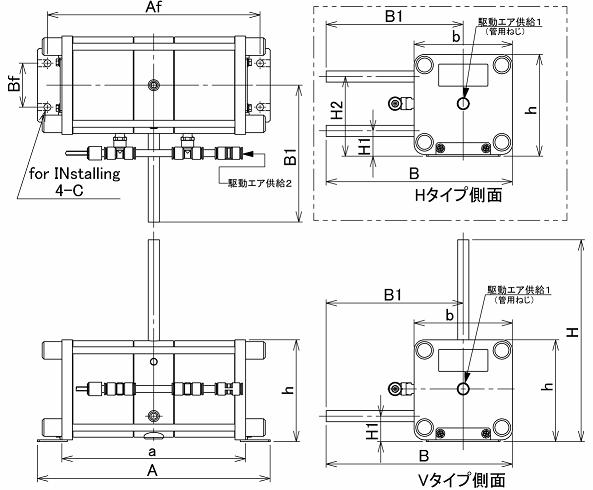

外形尺寸
