爱锐精密科技大连有限公司是日本SATO佐藤真空在中国大陆地区总代理。所有产品经由大连以大宗货物型式进口，并向全国提供发货。向大陆地区提供最便捷，最低廉的真空产品。并且提供一直在大陆地区无法买到的高纯，高品质佐藤真空的原装真空泵用密封油，相关的部件备品，及各种真空计（压力计）的校正等服务。



日本SATO佐藤真空（PHIL）直连型油回转真空泵DW/DS/DT系列



DW/DS/DT系列是旋片式真空泵，采用高转速马达，与皮带式真空泵相比体积小，排气速度快，使用方便等特点。
DW系列50～1300(60～1500)L/min，7个机种构成，同时采用2段式压缩方式，更容易得到高真空环境。
DS/DT系列是一段式压缩方式，体积小，价格便宜，低真空，长时间连续运转等领域很适合。



DW系列2段式规格一览

型号	排气速度 L/min(50/60Hz)	到达真空度 Pa
DW-60	50/60	6.7×10-2
DW-120	100/120
DW-185II	155/185
DW-360	300/360
DW-720	600/720
DW-960	800/960
DW-1500	1300/1500



另有特殊表面耐腐蚀性处理DW-C型

DS/DT系列1段式规格一览

型号	排气速度 L/min(50/60Hz)	到达真空度 Pa
DS-20II	17/20	1×102
DS-50II	42/50
DT-5	5/6	2×103



主要用途

理化学机械工业： 表面，质量分析器，电子显微镜，公害测定机器，各种研究开发机器

电子工业：电子管，阴极射线管，继电器板，半导体，平板制造设备 脱气/烘烤/干燥/蒸发/溅射/真空填装

食品工业： 真空蒸溜，浓缩，脱气，真空（冻结）干燥，真空包装

化学，医药行业： 油脂，石油，可塑剂蒸溜，脱气，脱臭，脱水，医药品的冻结干燥

能源产业：锰电池，锂离子电池的脱气，干燥，含浸

光学工业：透镜镜头，半透明反射镜，镜片的制造设备，表面真空涂层/溅射
其它工业机械：树脂的注塑，成型，脱气，含浸，填充，真空排气设备等。



使用注意点：

一，标准使用条件

1，被抽取气体的种类：空气或非活性气体

2，被抽取气体的温度：10～40℃

3，周围温度：10～40℃／湿度75% 以下

二，如下环境使用时请提前联系我们，以提供更适合的机种。

1，被抽取气体为腐蚀生气体，可燃性气体，药品，溶剂，粉体，水蒸气等

2，常用压力为1000Pa以上的环境

3，真空与大气压反复频率过高的情况

三，真空泵内油量及污染性况需要定期检查

四，为了防止真空泵内部的油逆流入真空腔，停机后请装泵内气压增到大气压。

五，大气压～133Pa范围工作时，从排气口部分内部油会随排气一起排到泵外，出现漏油现像，为了防止漏油，所以见意使用漏油收集器（OIL MIST TRAP）。



马达规格一览表

型号	电源规格	标准马达		额定电流（A）		热额定值 (A)	电源连接
		功率(w)	外型构造	50Hz	60Hz
DW-60	AC100V単相	200	开放防滴型	5.6	4.8	8
DW-120	AC100V単相	300	开放防滴型	7.7	6.8	10	开关插头
DW-185II	AC100V単相	550	全闭外扇型	9	8.8	15	开关插头
	AC200V三相	400	全闭外扇型	2.2	2	-	端子
DW-360	AC200V三相	750	全闭外扇型	3.7	3.4	-	端子
DW-720	AC200V三相	1500	全闭外扇型	6.6	6.2	-	端子
DW-960	AC200V三相	1500	全闭外扇型	7.4	7	-	端子
DW-1500	AC200V三相	2200	全闭外扇型	9.6	9	-	端子
DT-5	AC100V単相	65	开放防滴型	2.8	2.4	3	开关插头
DT-20	AC100V単相	65	开放防滴型	2.8	2.4	3	开关插头
DS-20II	AC100V単相	200	外扇型	5.4	4.6	马达内置	开关插头
DS-50II	AC100V単相	200	外扇型	5.4	4.6	马达内置	开关插头

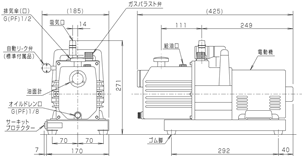

                点击图纸看扩大图纸

DW-60 2段式规格

排气速度		L/min		50Hz	60Hz
				50	60
到达压力	G.B.阀关闭	Pa		6.7×10-2
	G.B.阀开放			6.7
马达功率		W		200
电压		V		1φ100V
回转数		min-1		50Hz	60Hz
				1430	1750
油量		L		0.9
尺寸		mm	W	425
			D	185
			H	271
吸气口径		mm		16
重量		kg		18
油集器 OIL MIST TRAP (选择购买品)		标准型		OMT-O-50
				OMT-D-100
		在线型		OMT-C-50
				OMT-C-100

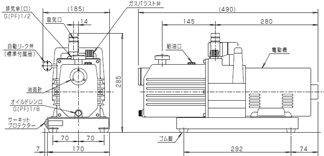

                 点击图纸看扩大图纸

DW-120 2段式规格

排气速度		L/min		50Hz	60Hz
				100	120
到达压力	G.B.阀关闭	Pa		6.7×10-2
	G.B.阀开放			6.7
马达功率		W		300
电压		V		1φ100V
回转数		min-1		50Hz	60Hz
				1440	1710
油量		L		0.9
尺寸		mm	W	490
			D	185
			H	285
吸气口径		mm		23
重量		kg		18
油集器 OIL MIST TRAP (选择购买品)		标准型		CT-D-100
		INLINE型		OMT-C-100





                  点击图纸看扩大图

DW-185 II 2段式规格

排气速度		L/min		50Hz	60Hz
				155	185
到达压力	G.B.阀关闭	Pa		6.7×10-2
	G.B.阀开放			6.7
马达功率		W		400(550)*
电压		V		3φ200V(1φ100V)
回转数		min-1		50Hz	60Hz
				1420	1720
油量		L		1.8
尺寸		mm	W	541(562)
			D	210(225)
			H	380
吸气口径		mm		23
重量		kg		33(38)
油集器 OIL MIST TRAP (选择购买品)		标准型		CT-D-300
		INLINE型		CT-C-300





                点击图纸看扩大图

DW-360 2段式规格

排气速度		L/min		50Hz	60Hz
				300	360
到达压力	G.B.阀关闭	Pa		6.7×10-2
	G.B.阀开放			6.7
马达功率		W		750
电压		V		3φ200V
回转数		min-1		50Hz	60Hz
				1400	1690
油量		L		2.2
尺寸		mm	W	569
			D	275
			H	358
吸气口径		mm		30
重量		kg		34
油集器 OIL MIST TRAP (选择购买品)		标准型		CT-D-300
		INLINE型		CT-C-300

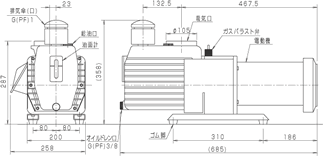

                  点击图纸看扩大图

DW-720 2段式规格

排气速度		L/min		50Hz	60Hz
				600	720
到达压力	G.B.阀关闭	Pa		6.7×10-2
	G.B.阀开放			6.7
马达功率		W		1500
电压		V		3φ200V
回转数		min-1		50Hz	60Hz
				1420	1710
油量		L		2.3
尺寸		mm	W	685
			D	258
			H	358
吸气口径		mm		VG-40A
重量		kg		65
油集器 OIL MIST TRAP (选择购买品)		标准型		CT-D-600
		INLINE型		CT-C-650





                  点击图纸看扩大图

DW-960 2段式规格

排气速度		L/min		50Hz	60Hz
				800	960
到达压力	G.B.阀关闭	Pa		6.7×10-2
	G.B.阀开放			6.7
马达功率		W		1500(6P)
电压		V		3φ200V
回转数		min-1		50Hz	60Hz
				930	1110
油量		L		7.0
尺寸		mm	W	837
			D	325
			H	576
吸气口径		A		VG-50A
重量		kg		115
附属品油收集器口径 OIL MIST TRAP 口径		ins.		Rp(PS)2



                   点击图纸看扩大图

DW-1500 2段式规格

排气速度		L/min		50Hz	60Hz
				1300	1500
到达压力	G.B.阀关闭	Pa		6.7×10-2
	G.B.阀开放			6.7
马达功率		W		2200
电压		V		3φ200V
回转数		min-1		50Hz	60Hz
				1430	1720
油量		L		7.0
尺寸		mm	W	837
			D	325
			H	626
吸气口径		A		VG-50A
重量		kg		115
附属品油收集器口径 OIL MIST TRAP 口径		ins.		Rp(PS)2



                   点击图纸看扩大图

DS-20 II/DS-50II　1段式规格

型号				DS-20II	DS-50II
排气速度		L/min	50Hz	17	42
			60Hz	20	50
到达压力	G.B.阀关闭	Pa		1×102
	G.B.阀开放
马达功率		W		200
电压		V		1φ100V
回转数		min-1	50Hz	1430
			60Hz	1710
油量		L		0.5
尺寸		mm	W	290
			D	198
			H	288
吸气口径		mm		9.5
重量		kg		10
附属品油收集器 OIL MIST TRAP		标准型		OMT-N-100





                   点击图纸看扩大图

DS-20 II/DS-50II　1段式规格

型号				DT-5	DT-20
排气速度		L/min	50Hz	5	20
			60Hz	6	24
到达压力	G.B.阀关闭	Pa		2×103
	G.B.阀开放
马达功率		W		65
电压		V		1φ100V
回转数		min-1	50Hz	1440
			60Hz	1730
油量		L		0.1	0.2
尺寸		mm	W	229.5	256.5
			D	135	135
			H	197.5	197.5
吸气口径		mm		9
重量		kg		8	12









油回收器（OIL MIST TRAP）	自动防逆流阀	油面计	真空泵用油
真空用配管	真空阀门	特殊自动防逆流阀LCLV	真空橡胶管
真空油过滤器	其它真空部件备品
