高纯度99.9%氧化铝陶瓷(ADVANCED ALUMINA CERAMICS)(日本NIKKATO产品,日本进口)
日本NIKKATO氧化铝陶瓷球SSA-999W
SSA-999W高纯度氧化铝陶瓷,质地均匀,由微细的多结晶体构成,具有优良的机械性能,耐磨耗性能。
氧化铝陶瓷的用途十分广泛,大量的耐磨耗部件都采用氧化铝材料制成,但最近出现的新的Si3N4(氮化硅),SiC(炭化硅),ZrO2(氧化锆)等陶瓷材料相比,机械性能相对较弱。公司销售的SSA-999系列高纯度氧化铝材料将氧化铝的性能发挥到最大,利用最先进的陶瓷材料技术,将微细度极高的多结果组合成为99.9%的高纯度陶瓷,大大提高了材料的耐磨耗性及耐腐蚀性,开发出SSA-999W系列产品。SSA-999H为耐高温产品。
特点
1.高硬度,高机械强度。
2.微细结晶,高致密性多结晶构成,耐磨耗性优良,特别是对流体,粉体的耐腐蚀性极好。
3.化学性能稳定,酸碱的耐腐蚀性好。
4.高纯度,适应于高纯度材料加工
5.热传导率高
6.放射性同位素的含量极少
特性 | 单位 | 代表值 |
纯度 | ----- | 99.9%Al2O3 |
密度 | g/cm3 | 3.9 |
弯曲强度 | kgf/mm2(室温) | 60 |
维氏硬度 | kgf/mm2(500gf) | 2050 |
破坏韧性 | MPa√m | 3.5 |
弹性率 | kgf/mm2 | 3.8*10^4 |
热膨胀系数 | 1/℃ | 8*10^-6 |
热传导率 | W/m・K | 37 |
电阻 | ohm・cm | >10^16 |

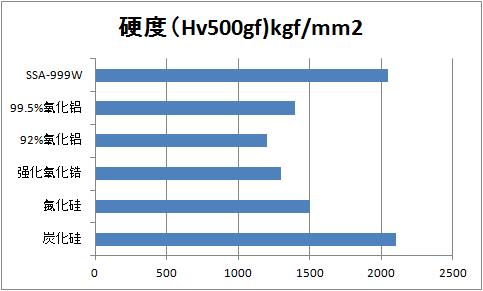

硬度比较

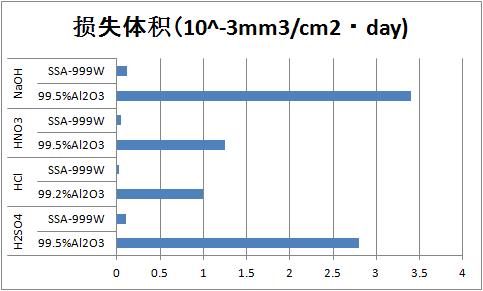

耐腐蚀性比较
粉碎用陶瓷球
特点
1.使用本产品做为媒介进行粉碎,由研磨媒介混入的杂质极少,混入的磨耗粉末极细。
2.高纯氧化铝材料,氧化铝以外的杂质混入极其微少。
3.粉碎造成的损耗很少,经济性好。
4.放射性元素的含量极少。
空磨实验数据
条件 | |
使用研磨罐 | HD A-5研磨罐(2L) |
放入球量 | 1.0L(φ10mm) |
球填充密度 | 2.2kg/L |
水 | 0.8L |
回转数 | 100rpm |
实验时间 | 48hr |
磨耗量结果代表值 | 5ppm/h |
磨耗粉的表面积比 | 200m2/g |
粉碎磨耗实验数据
条件 | |
使用研磨罐 | HD A-5研磨罐(2L) |
放入球量 | 1.0L(φ10mm) |
被粉碎物放入量 | 0.8kg |
被粉碎物 | 氧化铝粉 |
回转数 | 100rpm |
实验时间 | 24hr |
SSA-999W磨耗代表值 | 15ppm/h |
92%氧化铝磨耗代表值 | 90ppm/h |
99.5%氧化铝磨耗代表值 | 300ppm/h |
用途:
1.粉碎媒介(φ1、φ2、φ3、φ5、φ10、φ15、φ20、φ25mm)
2.耐磨耗部件等
KEYWORDS:氧化铝珠,超高纯度氧化铝陶瓷球,99.9%高纯度化铝,99.99%氧化铝陶瓷球
-
