切割用精密空气主轴

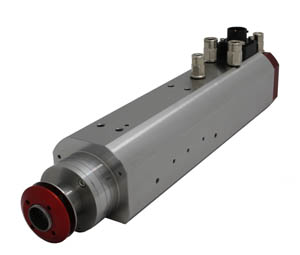

高精密切割用空气主轴(英国ABL公司产品)DS060E
本公司是受CBBC(英中贸易协会)调查,认证,并得到英国ABL公司授权的中国大陆地区的空气主轴产品的总代理。本产品是英国ABL公司为半导体行业的硅片及石英等硬脆材料的切割而设计的高精密,高转速的空气主轴产品(轴承润滑剂为空气,即非接触式润滑)。
一,主要特点
(1)可以根据客户的具体要求进行设计;
(2)采用特殊的马达设计,使本主轴具有体积小,高钢性,高负荷的特点。
(3)各种主轴的固定方式可供选择,使其可以做为各类新老设备的主轴使用。
(4)高精密,低振动运转,低能耗。
(5)根据客户要求量身定做配套的切割刀架。
最高转速 | 60,000 RPM | 径向钢性(Radial Stiffness)* | 13 N/um |
---|---|---|---|
马达功率 | 1.8 kW | 径向负荷(Radial Load Capacity)* | 140 N |
空气压力 | 5.5-6.0 kgf/cm2 | 轴向钢性(Axial Stiffness) | 10 N/um |
空气流动率 | 60-65 Nl/min | 轴向负荷(Axial Load Capacity) | 150 N |
冷却 | 水冷 | 轴偏(Dynamic Run Out) | <1 um |
冷却水流量 | 2 l/min | 标准刀片尺寸 | 40 mm |
冷却水进水温度 | 15-19 °C | 重量 | 5.5 kg |
*由刀片位置的统计结果
